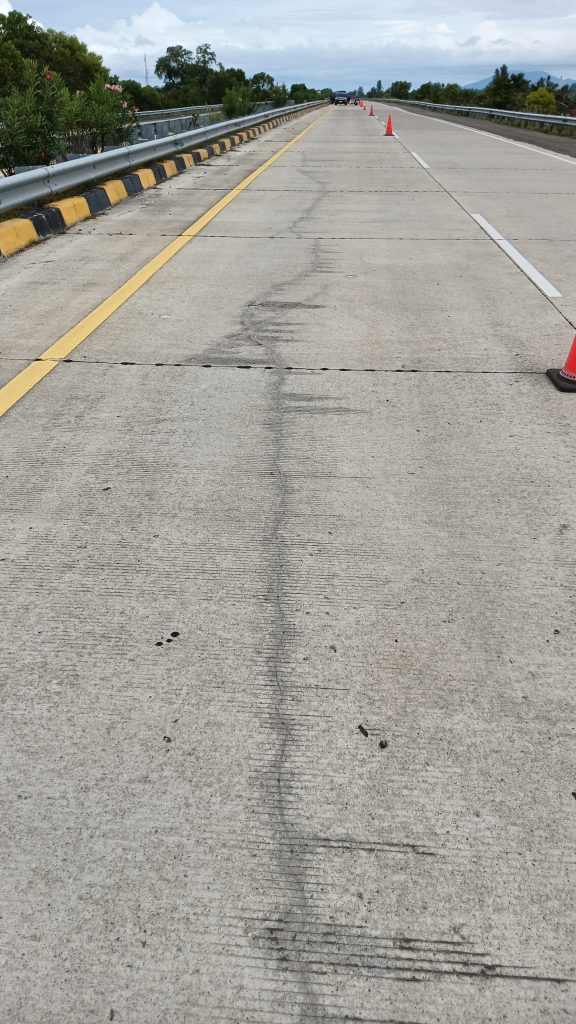

Pembangunan dan pemeliharaan jaringan GPR jalan tol memiliki peranan penting dalam mendukung konektivitas, mobilitas barang dan jasa, serta pertumbuhan ekonomi daerah. Namun, pada beberapa segmen jalan bebas hambatan di berbagai wilayah, sering kali ditemukan indikasi kerusakan struktural yang fatal. Masalah seperti penurunan lokal permukaan, pengerasan tidak merata (rigid), serta retakan pada bahu jalan menjadi momok yang menakutkan bagi pengelola.
Faktor-faktor yang dapat menyebabkan gangguan struktural pada perkerasan antara lain adanya rongga (void), perbedaan densitas material pondasi, kelemahan pada lapisan tanah dasar (subgrade), gangguan sistem drainase, atau keberadaan material asing serta struktur lama yang tidak terdokumentasi. Jika dibiarkan, retakan kecil di permukaan bisa menjadi indikasi awal amblasnya jalan tol.
Pentingya Metode GPR Jalan Tol untuk Investigasi
Untuk mengetahui kondisi bawah permukaan secara akurat tanpa melakukan penggalian destruktif, dibutuhkan metode eksplorasi yang efisien, cepat, dan non-invasif. Salah satu metode terbaik yang efektif digunakan untuk tujuan tersebut adalah Ground Penetrating Radar atau GPR jalan tol.
Teknologi ini mampu mendeteksi anomali elektromagnetik pada lapisan bawah permukaan dengan resolusi tinggi dan cakupan area yang luas. Dengan sistem akuisisi modern yang terpasang pada wahana nirawak (drone), survei dapat dilakukan jauh lebih cepat dan aman di area jalan yang aktif tanpa perlu mengganggu arus lalu lintas. mitigasi dini perkerasan jalan adalah kunci utama keselamatan pengendara.
Tujuan Utama Investigasi Kerusakan Struktural
Kegiatan eksplorasi makro menggunakan teknologi GPR jalan tol ini secara khusus bertujuan untuk:
- Mengidentifikasi Potensi Kerusakan: Menemukan cacat struktural di bawah lapisan rigid pavement, seperti rongga (void), retakan tersembunyi, atau penurunan pada lapisan tanah dasar (subgrade).
- Menyusun Peta Sebaran Anomali: Membuat peta sebaran zona lemah berdasarkan hasil interpretasi data Drone GPR guna memetakan degradasi struktur secara spasial.
- Menyediakan Data Pendukung Teknis: Menjadi basis data yang valid bagi pihak pelaksana proyek dalam pengambilan keputusan rehabilitasi dan pemeliharaan jalan tol yang berbasis kajian geofisika.
Untuk panduan mendalam mengenai metode geofisika terapan lainnya, Anda juga dapat membaca panduan lengkap kami tentang Metode Geolistrik.
Prosedur Akuisisi Data Aero-GPR di Lapangan

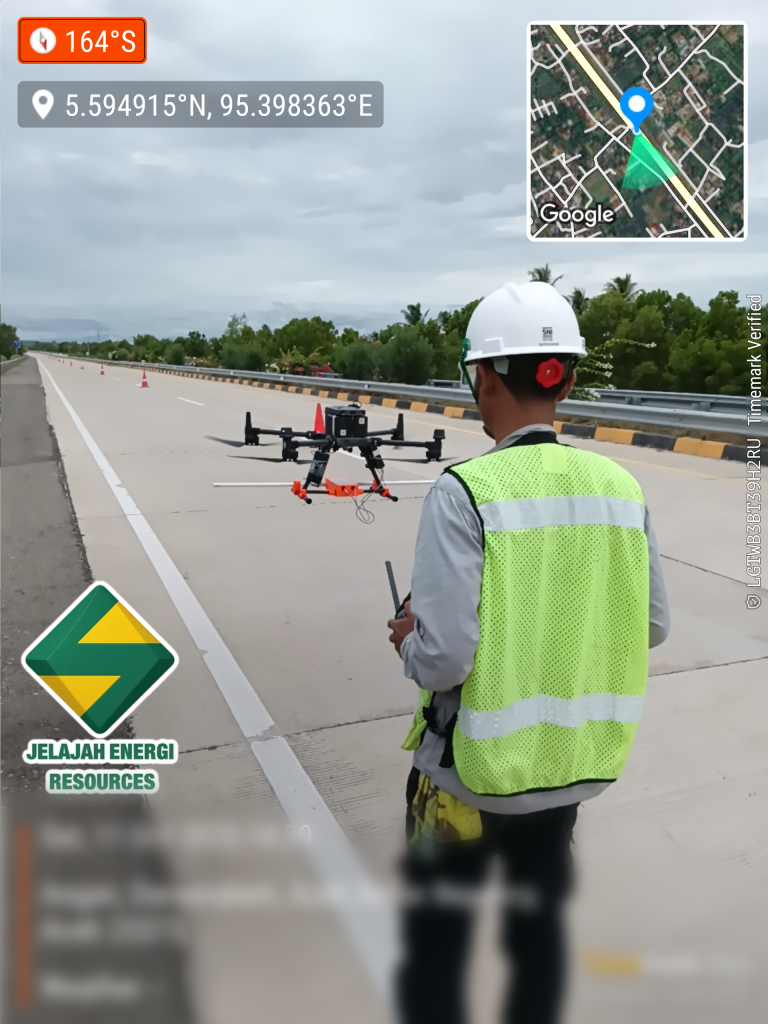

Proses pemindaian GPR jalan tol dari udara dilakukan dengan standar operasional yang ketat. Drone GPR diterbangkan rendah secara otomatis mengikuti pola grid (automatic waypoint mission), melayang konstan hanya 3 hingga 5 meter di atas permukaan tanah.

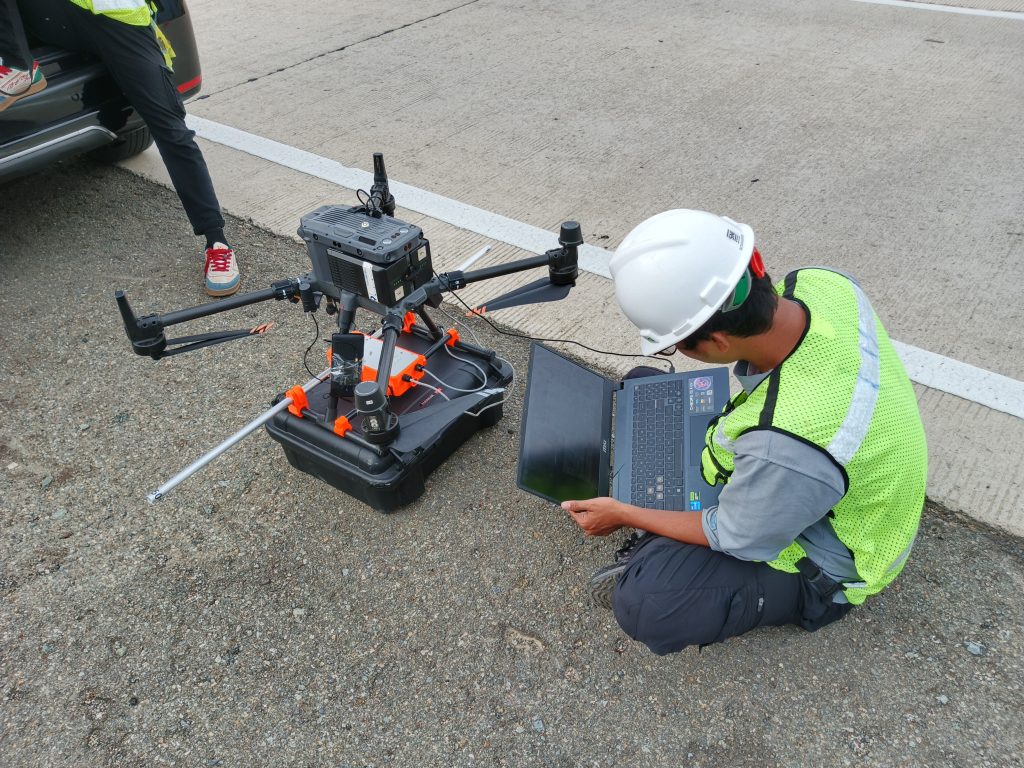

Pada badan drone, terpasang radar berbobot ringan (lightweight radar) dengan antena berfrekuensi 150 MHz. Meski resolusi visualnya tidak sepadat metode Land-GPR (radar darat), frekuensi 150 MHz ini dipilih karena memiliki kemampuan penetrasi gelombang yang sangat dalam, mampu menembus lapisan bumi hingga kedalaman sekitar 5 meter. Data yang memantul dari bawah tanah langsung terekam dan tersinkronisasi secara otomatis dengan koordinat GPS.

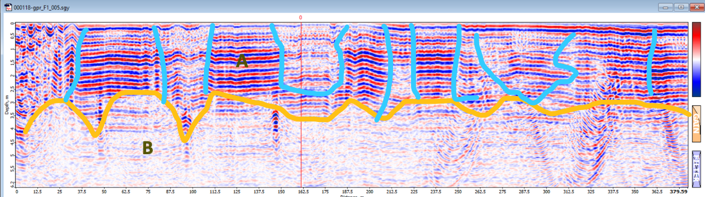

Hasil & Kesimpulan Analisis Radargram GPR Jalan Tol
Karakteristik Anomali di Zona A
Pada area ini, terlihat adanya perubahan pola refleksi elektromagnetik dan pelemahan amplitudo gelombang yang cukup signifikan dibanding area sekitarnya. Kondisi kontras ini mengindikasikan adanya heterogenitas atau ketidakseragaman material bawah permukaan yang perlu dikaji lebih mendalam.
Karakteristik Anomali di Zona B
Pada area kedua, batas reflektor lapisan tanah tampak bergelombang dan mengalami perubahan elevasi yang tidak wajar. Pola seperti ini mengindikasikan adanya pergeseran material atau penurunan lapisan tanah bawah permukaan. Kendati demikian, interpretasi final dari GPR jalan tol di zona ini tetap memerlukan validasi fisik menggunakan data uji bor (core drill) atau metode pengujian geoteknik lainnya.
